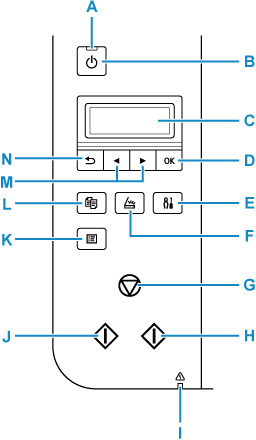

Kezelőpanel

A: BE (ON) jelzőfény

Villog, majd világít a készülék bekapcsolása után.

B: BE (ON) gomb

Be-, illetve kikapcsolja a készüléket. A készülék bekapcsolása előtt ellenőrizze, hogy a dokumentumfedél le van-e zárva.

• A nyomtató be- és kikapcsolása

C: LCD (folyadékkristályos kijelző)

Üzenetek és menüelemek, illetve a műveletek állapotának megjelenítésére szolgál.

D: OK gomb

Véglegesíti a kijelölt/kiválasztott elemeket. Ezzel a gombbal hiba is megoldható.

E: Beállítások (Setup) gomb

Megjeleníti a Beállítás menü (Setup menu) képernyőt. Ezzel a menüvel a nyomtató karbantartását végezheti el, és módosíthatja a nyomtató beállításait. A beviteli mód is ezzel választható ki.

F: BEOLVASÁS (SCAN) gomb

Ezzel a gombbal lehet a nyomtatót beolvasási módba kapcsolni.

G: Stop gomb

Egy menüelem kiválasztásakor, vagy amikor nyomtatás van folyamatban, megszakítja a műveletet.

H: Színes (Color) gomb

Megnyomásával színes másolás, beolvasás stb. indítható.

I: Riasztás (Alarm) jelzőfény

Hiba esetén világít vagy villog.

J: Fekete (Black) gomb

Megnyomásával fekete-fehér másolás, beolvasás stb. indítható.

K: MENÜ (MENU) gomb

Ha megnyomja, megjelennek a másolási és a beolvasási menü elemei.

L: MÁSOLÁS (COPY) gomb

Ezzel a gombbal lehet a nyomtatót másolási módba kapcsolni.

M: és gomb

Egy választási lehetőség kijelölésére szolgál. Karakterek is ezekkel a gombokkal adhatók meg.

N: Vissza (Back) gomb

Az LCD kijelző visszatér az előző képernyőre.
